分享一下无线AP网络覆盖的2种组网方式

一、中小型无线覆盖组网方式

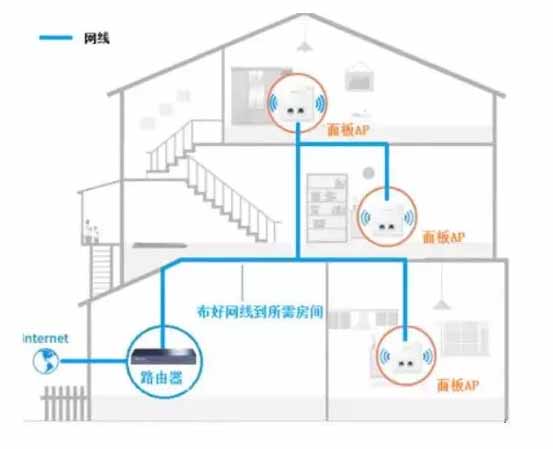

常规的无线AP覆盖主要是针对一些不大的地方进行网络覆盖,如下图所下,适合于一些书店、以及小型餐厅或者是别墅等等,这里面用到了一个AC路由器,使AP与宽带的发挥到最好的效果。



分享一下无线AP网络覆盖的2种组网方式-第1张图片

连接图如下:

分享一下无线AP网络覆盖的2种组网方式-第2张图片

什么是AC路由器?



AC路由器是路由器的一种。
AC路由指路由带AC功能。

AC控制器是在无线覆盖中使用的,用来集中管理所有的AP,可以称为AP“管家”,它的职责是管理AP。路由器是一种网络设备,在很多的公司、企业、网吧,以及大型网络里面都会用到,用来数据通信。





二、大范围的无线覆盖

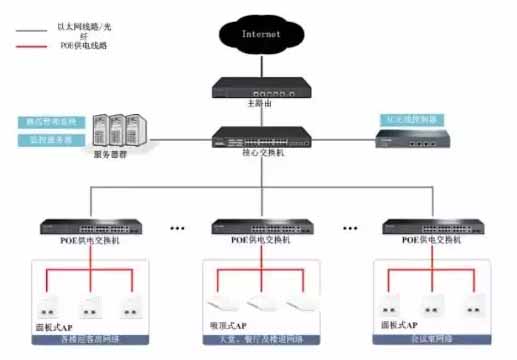

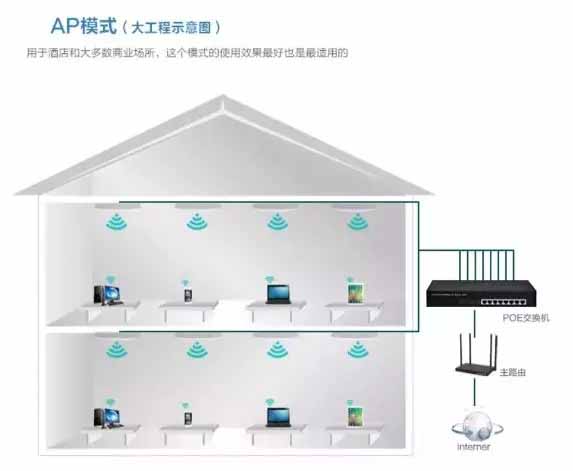

对于面积比较大的场所,例如酒店以及KTV,我们可以采用以下的组网方式进行无线覆盖,采用的是poe供电,用到了无线AC,AC具有统一管控无线AP的功能,能简化网络的管理和维护。



分享一下无线AP网络覆盖的2种组网方式-第3张图片

分享一下无线AP网络覆盖的2种组网方式-第4张图片

根据AP数量规划接入层poe交换机,这里面需要注意的是在选择poe交换机时,需要了解poe的供电标准,然后选择相应的poe交换机。



poe供电标准

确定受电端(AP或IPC)支持的供电协议(如802.3af、802.3at或是非标准PoE),交换机支持的PoE供电协议需要和受电终端一致。802.3af标准的PoE交换机单端口输出功率为15.4W,802.3at标准的PoE交换机单端口输入功率为30W,于对功率较大的受电设备,建议采用802.3at标准的PoE交换机。



三、无线AP覆盖总结

在实现AP覆盖过程中,要保证方案的稳定性、灵活性、覆盖性,可扩展性等,有以下两点需要注意:



1、无线AP的设置注意

在大型的无线组网中,使用AP无线覆盖主要是因为无线AP有着很多的优势:扩网灵活、覆盖面积广、易于管理等等。在大型无线组网时,需要用到数量众多的无线AP,在对这些大量的无线AP进行统一管理时,对AP进行设置是必不可少的,但要需要注意以下事项:

  • 1、信号相互覆盖的无线AP不能使用相同的频道。

  • 2、所有无线AP必须使用同一SSID。

  • 3、所有无线AP必须使用同一网段的IP地址,并且处于同一VLAN中。



    由于多个AP信号覆盖区域相互交叉重叠,因此,各个AP覆盖区域所占频道之间必须遵守一定的规范,邻近的相同频道之间不能相互覆盖,也就是说,相互覆盖区域的无线AP不能采用同一频道,否则,会造成AP在信号传输时的相互干扰,从而降低AP的工作效率。在可用的11个频道中,仅有3个频道是完全不覆盖的,他们分别是频道1、频道6和频道11,利用这些频道作为多蜂窝覆盖是最合适的。另外,用于实现无线漫游网络的无线AP必须使用同一网络名称(SSID),使用同一网段的IP地址,否则,无线客户端将无法实现漫游功能。



2、搭建无线漫游注意事项

    无线漫游网络中,客户端的配置与接入点网络中的配置完全相同。用户在移动过程中,根本感觉不到无线AP间进行切换。



    在搭建无线漫游网络时,需要注意以下几点:

  • 1、无线AP与无线客户端必须处于同一VLAN、同一IP地址段。

  • 2、AP信号覆盖区域应当相互交叉重叠,否则,会导致无线网络盲区。也就是说,无线AP之间的距离,应当小于无线AP的有限传输距离。

  • 3、无线AP必须设置为相同的SSID。不同的SSID意味着不同的无线网络,而无法实现无线漫游。

  • 4、必须采用相同的WEP或WPA加密。所有无线AP和客户端必须采用相同的WEP或WPA加密,否则,将无法建立彼此之间的连接。WEP和WPA也是区分大小写的。

  • 5、相互覆盖的无线AP必须采用不同的、甚至是不相邻频道,否则,将导致严重干扰,降低AP通信效率。信道就是之频段,IEEE 802.11b/g是工作在2400~2 483MHz,美国标准信道(channel)可以划分11个,欧洲标准可以划分13个,日本标准可以划分14个,每个channel之间相差11MHz。如channel1为2 412MHz,channel2为2 423MHz,依此类推。事实上,只有1、6、11信道之间是完全没有干扰的。



补充:

2.4G频段可用信道太少,且开放较早,导致很多设备工作在这个频段,比如微波炉、医院的红外、无线键盘、无线鼠标等等,使用CSMA/CA协议的无线AP,遇到不遵守这个协议的设备(微波炉、医院的红外)时,会遭到极大的干扰。

在批量部署环境中,建议使用支持5G的AP,且支持36 44 48 52 56 60 64 149 153 157 161 165这些信道。

降低干扰要比增加频宽带来的收益更大。将AP频宽调整至20MHz是非常有必要的!
